| Der Sägezahngenerator
Der Begriff Sägezahngenerator trifft eigentlich nicht ganz zu. Es wird keine Sägezahnschwingung generiert, sondern die an- kommende Rechteckschwingung wird entsprechend umgewandelt. Für jede der 4 Signale steht ein Sägezahngenerator zur Verfügung. Je zwei Sägezahngeneratoren sind zu einer Baugruppe zusammengefasst. |
 |
 |
Die

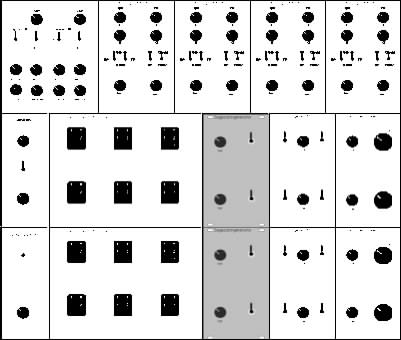

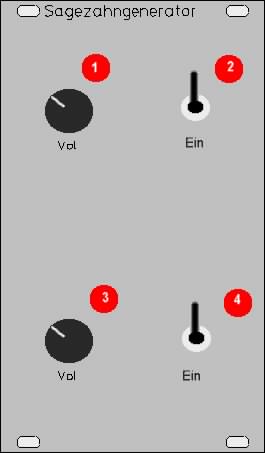

Bedienelemente:
|
Bemerkungen:
Rechts oben ist eine Rechteckschwingung zu sehen,
darunter ein Beispiel für eine Sägezahnschwingung.
Bei beiden Schwingungsarten gibt es eine große Anzahl von Abwandlungen der Kurvenform.
