Der Kanalverstärker

Der Kanalverstärker dient als Hauptlautstärkeregler für die einzelnen Kanäle. Hier werden die verschiedenen Steuerspannungen von Manual und Pedal zusammengeführt. Ebenso wird hier entschieden, ob die Signalstärke von Manual/Pedal oder von den Schlagwerken 1 und 2 gesteuert wird.

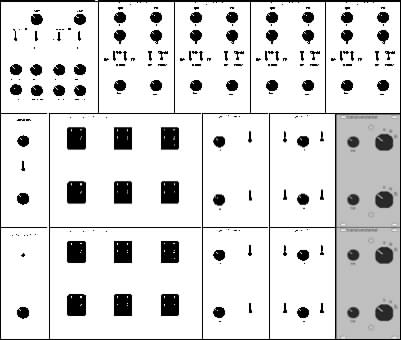

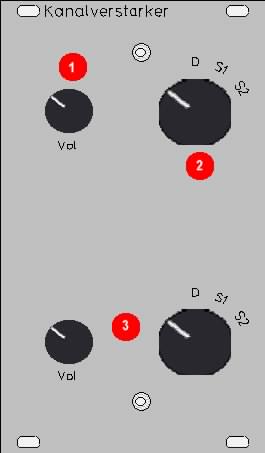

Die Bedienelemente:

  1. Lautstärkeregler für Kanal 1
  2. Drehschalter mit 3 Stellungen für die Auswahl der Lautstärkesteuergröße Stellung D: Pedal-/Manualsteuerung Stellung S1: Schlagwerk 1 Stellung S2: Schlagwerk 2
  3. Funktion wie 1) und 2) jedoch für Kanal 2
  4. Baugruppe ist zweimal vorhanden für Kanäle 3 und 4.

Bemerkungen:

Im Normalfall wird der Drehschalter 2) in Stellung D belassen. Die Schlagwerke kommen nur dann zum Einsatz, wenn rhythmische Ereignisse oder Hüllkurven erzeugt werden sollen.
