Die
Frequenzteiler
Die vom Tongenerator erzeugte Frequenz wird von den 4 Frequenzteilern durch eine Zahl zwischen 1 und 99 geteilt, wobei eine neue Frequenz entsteht. So entsteht z.B. bei einer Grundfrequenz von 444 Hz und einem Teilerfaktor von 2 eine Frequenz mit 222 Hz. Ein 'Teilerfaktor' von 0 deaktiviert den Frequenzteiler. Jeder Frequenzteiler bestehen aus 3 Bänken mit voreingestellten Werten, die über das Pedal angewählt werden. |
![]() |
![]() |
Die
Bedienelemente:
|

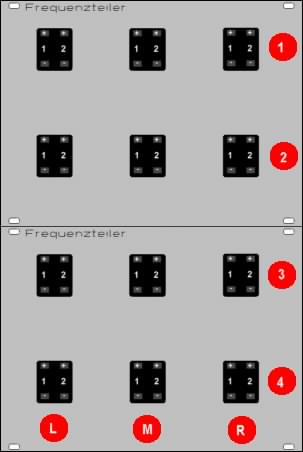

Die Einsteller der Teilerverhältnisse: | |
![]() Die Teilerverhältnisse werden mittels der '+' und '-' Tasten in einer oder 10er Schritten verändert. |
Bemerkungen:
Die Frequenzteiler sind eines der wichtigsten Bestandteile des Trautoniums. Hier werden die Akkorde (die Subharmonischen) eingestellt. Jede der 4 erzeugten Stimmen wird von nun an separat weiterverarbeitet.
